轻触开关 4.5*4.5*3.8插件系列TC-0010/TC-0011按键开关

产品价格:
0.11元/个
所属行业:
其他开关
关 键 词:
中国电工电器_电工电器_中国电工电器门户网站_工控电器网_工业系统集成网_变压器网_高压电器网_低压电器网_电工仪器仪表网_电工电器网_中国电工电器网_中国电工网_电器成套设备网_绝缘材料网_焊接材料网
浏览次数:
226
最后更新:
2019-04-10 12:37
负责声明:所展示的信息由供货商提供,内容的真实性、准确性和合法性由发布会员负责。本站不承担任何责任。
友情提醒:为了您的交易安全,请尽量使用货到付款方式!如需要投诉,可进入“消费者防骗指南”了解投诉及处理流程,我们将竭诚为您服务!

产品详细说明

  • 起订:1000 个
  • 供货总量:100000 个
  • 发货期限: 自买家付款之日起 天内发货
  • 所在地: 广东 东莞市
  • 有效期至: 长期有效

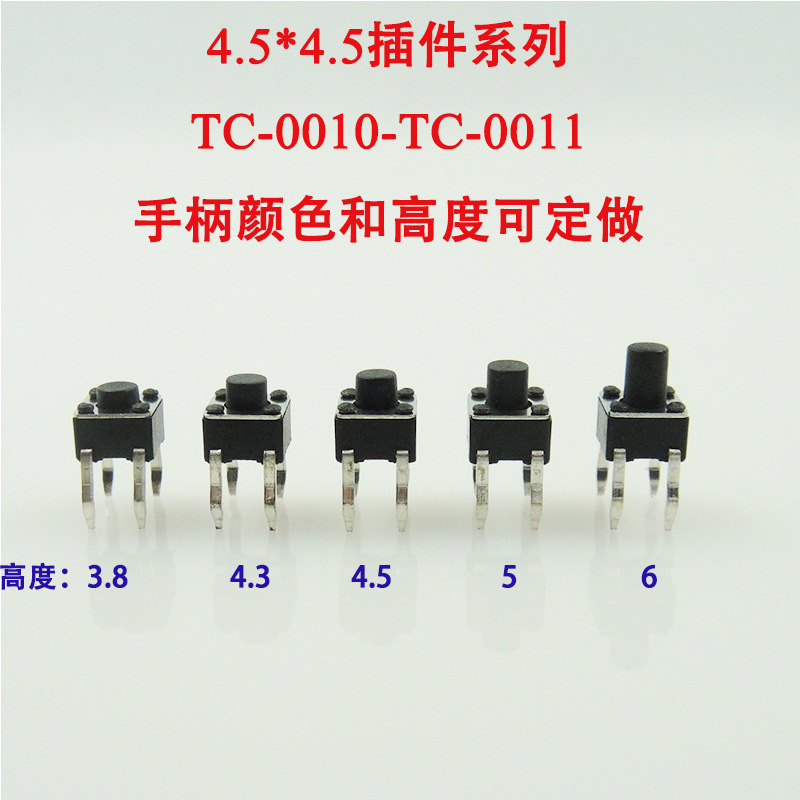

详情图1成品图
undefined
undefined
undefined
undefined
undefined
undefined

轻触开关规格及型号
1.轻触开关型号:大,中,小龟 2x4 3x3 4x4 5x5 3x6 4.5x4.5 6x6 6.2x6.2 12x12系列
2.轻触开关类型:插脚 贴片 边两脚 边三脚 边直脚 直脚 五脚 中两脚 平脚 支架 下支架  带帽 定位 防水 带灯 常闭
3.轻触开关类别:普通 环保 环保耐高温



型   号

规   格

弹   片

面   板

类    型

乌龟系列

大中小











A弹片类型

   1.国产

   2.进口

   3.不锈钢



B弹片克力

    1.70±20g

   2.100±20g

   3.180±20g

   4.260±20g

   5.320±20g

   6.520±20g





















 1.铁面板

 2.铜面板

 3.塑料面板



2X4

3.5H



3X3

0.8H 1.5H

贴片   防水

4X4

1.5H 1.6H 1.7H 2.0H 2.2H 2.5H 4.3H

铜头 塑料头  防水

4.5X4.5

3.8H 4.3H 4.5H 4.8H 5H 5.5H 6H 7H 8H

插脚 贴片  边两脚  边三脚

3X6

2.5H 3.5H 4.3H 5H 7H

插脚 贴片  支架  拉绅









6X6

4H 4.3H 4.5H 4.8H 5H 6H 6.5H 7H 7.3H 7.5H 7.8H 8H 8.5H 9H 9.5H 10H 10.2H 10.5H 10.7H 11H 11.5H 12H 12.5H 13H 13.5H 14H 14.5H 15H 15.5H 16H 16.5H 17H 1 7.5H 18H 19H 20H 21H 22H 23H 24H 25H 26H 27H 28H 29H







插脚 贴片 边两脚 边三脚 边直脚 直脚     五脚 中两脚  平脚 支架 下支架 带帽 防水 带灯  常闭

6X6 2.5H 2.7H 3.1H 3.4H 3.7H 4.3H 插脚     四脚贴片    五脚贴片







12X12

4.3H 4.5H 5H 6H 6.5H 7H 7.3H 7.5H 8H 8.5H 9H 9.5H 10H 10.2H 10.5H 10.7H 11H 11.5H 12H 12.5H 13H 13.5H 14H 14.5H 15H 15.5H 16H 16.5H 17H 17.5H 18H 19H 20H 21H 22H







插脚  贴片 边两脚 定位 防水





一、轻触开关使用范围

1.影音产品:MP3、MP4、DVD.音响;

2.数码产品:数码相机、数码摄像机等;

3.遥控器:车辆、点卷门、家庭防盗产品之遥控器;

4.通讯产品:手机、车载话机、电话机、楼宇设备、PDA等;

5.家用电器:电视机、微波炉、电饭煲、电风扇等;

6.安防产品:可视对讲机、监视器等;

7.玩具:电子玩具等;

8.电脑产品:摄像头等;

9.健身器材:跑度机、按摩椅等;

10.医疗器材:血压计、体温计、医院呼叫系统等。

11.其他:验钞笔、雷射笔等;



二、轻触开关技术指标

1.  环境温度Environment temperature: -25℃~+70℃

2.  相对湿度Relative Humidity: (40℃)≤95%

3.  额定范围Rating: DC12V.50mA

4.  接触电阻Contact Resistance : ≤0.03Ω

5.  绝缘电阻Insulation Resistance: ≥100MΩ

6.  耐压强度Dielectric Strength : AC250V(50Hz/ 1minute)

7.  电气寿命Electrically Life:100,000Cycles

8.  操作力度Operating Force:180±50gf  260±50gf

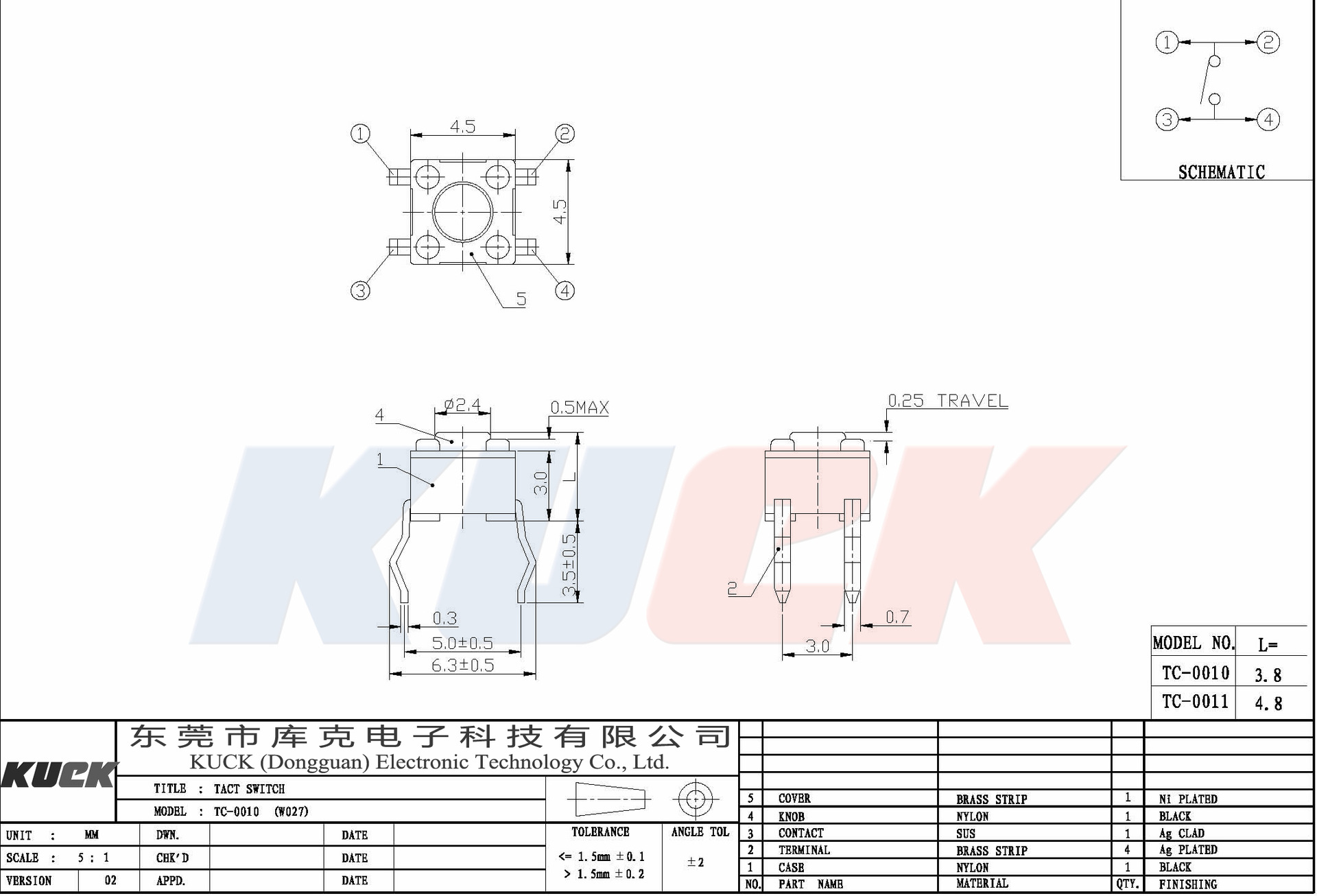

9.  详细尺寸图请访问公司网站.



三、使用注意事项

1 开关浸焊后,注意不要用溶剂清洗.

2 在使用铬铁的情况下,焊锡温度应在360oC 以下、3 秒以内.

3 浸焊后,注意不要在顶部施加负荷.

4 注意不要施加超负荷的压力或晃动开关

5 开关焊接以后,印刷基板注意不要叠放

6 保管时尤其注意避开高湿高温和有腐蚀性气体的环境.如需长时间保存,请不要打开包装箱

7 此机械式轻触开关仅限于单面PCB板工艺使用。



特点:特点及用途:接触电阻荷小、的操作力误差、规格多样化等方面的优势,在电子设备等方面得到广泛的运用。
